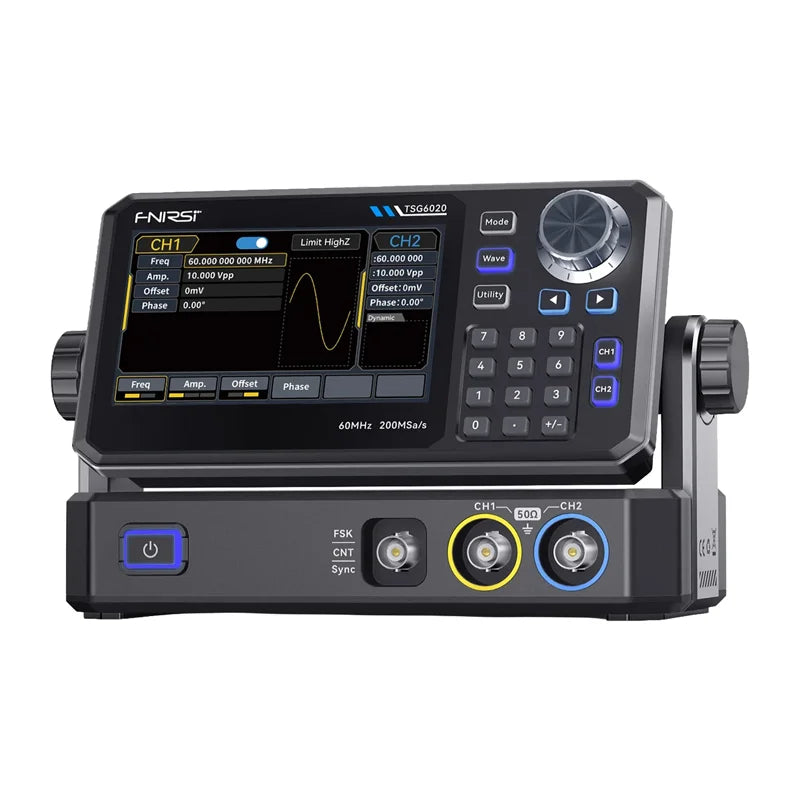

FNIRSI TSG6020 funkcijų generatorius

Tikslus signalų generavimas, plačios konfigūravimo galimybės ir pažangios matavimo funkcijos daro FNIRSI TSG6020 idealų pasirinkimą laboratorijoms, taip pat techninės priežiūros darbams ir elektroninių grandinių projektavimui. Jo dviejų kanalų konstrukcija, iki 60 mHz išėjimo dažnis ir 200 MSa/s diskretizacijos dažnis su 14 bitų raiška užtikrina tikslų bangos formų atkūrimą ir aukštą veikimo tikslumą. Generatorius palaiko daugybę moduliacijos tipų, leidžia kurti savo savavališkas bangų formas bei siūlo dažnio skleidimo funkciją ir įmontuotą dažnio matuoklį. Intuityvus jutiklinis ekranas, greita prieiga prie išsaugotų nustatymų ir tvirta konstrukcija užtikrina, kad prietaisu būtų lengva naudotis net ir intensyvaus, ilgalaikio darbo metu.

Aukštos kokybės generuojami signalai

FNIRSI TSG6020 yra aprūpintas dviem nepriklausomais išėjimo kanalais, leidžiančiais vienu metu generuoti du skirtingus signalus ir patogiai atlikti sudėtingesnius testus bei analizes. Generatorius siūlo iki 60 mHz išėjimo dažnį, o dėl 200 MSa/s diskretizacijos dažnio ir 14 bitų vertikalios raiškos užtikrina itin tikslų bangos formų atkūrimą su minimaliais iškraipymais. Išėjimo įtampos diapazonas buvo optimizuotas įvairioms apkrovos konfigūracijoms – nuo 2 mVpp iki 20 Vpp esant didelei varžai dažniams iki 10 mHz, nuo 2 mVpp iki 10 Vpp virš 10 mHz, taip pat nuo 1 mVpp iki 10 Vpp ir nuo 1 mVpp iki 5 Vpp su 50 Ω apkrova. Šis lankstumas leidžia prietaisą naudoti daugelyje reiklių laboratorinių ir projektavimo programų.

Standartinės bangų formos ir pažangios moduliacijos

Generatorius palaiko visas dažniausiai naudojamas bangų formas, tokias kaip sinusinė, kvadratinė, pjūklinė, impulsinė, triukšmo ir nuolatinės srovės (DC). Be iš anksto nustatytų bangų formų, jis leidžia atkurti savo savavališkas bangų formas naudojant taškas po taško metodą, užtikrinant, kad būtų išsaugotos visos bangos formos detalės. „VeriPoint“ technologija naudoja diskretizacijos dažnį nuo 1 µSa/s iki 200 MSa/s ir labai mažą virpesių (jitter) lygį, mažesnį nei 200 ps, užtikrinant tikslų net pačių sudėtingiausių signalų formų atkūrimą. Prietaisas taip pat palaiko šešis moduliacijos tipus (AM, FM, PM, FSK, ASK ir PSK), todėl jis idealiai tinka skaitmeninių ryšio grandinių ir radijo sistemų testavimui.

Dar didesnis tikslumas

„ZeroSurge“ technologija žymiai sumažina viršįtampius kvadratiniuose, impulsiniuose ir pjūkliniuose signaluose. Viršįtampis neviršija 1%, o kilimo ir kritimo laikas yra ne daugiau kaip 13,5 ns, todėl gaunami aštrūs kraštai ir labai didelis generuojamų bangų formų tikslumas. Generatorius taip pat aprūpintas septynių skaitmenų dažnio matuokliu, kuris matuoja TTL lygio signalų dažnį, periodą ir užpildos koeficientą nuo 100 mHz iki 100 mHz diapazone su ±51 ppm tikslumu. Aukštą signalo kokybę taip pat patvirtina parametrai, įskaitant žemą fazinio triukšmo lygį iki -125 dBc/Hz esant 10 mHz (10 kHz poslinkis) ir harmoninius iškraipymus, mažesnius nei -40 dBc 30–60 mHz diapazone.

Dažnio skleidimas ir patogus valdymas

FNIRSI TSG6020 siūlo dažnio skleidimą tiek linijiniu, tiek logaritminiu režimais. Skleidimo laiką galima reguliuoti nuo 1 ms iki 500 s su ±0,1% tikslumu, o tai palengvina, be kita ko, filtrų charakteristikų analizę ir įvairių elektroninių grandinių atsako testavimą. Valdymą supaprastina 4,3 colio spalvotas TFT-LCD jutiklinis ekranas, kuris veikia kartu su tradiciniais fiziniais mygtukais. Ekrane rodoma generuojamos bangos formos peržiūra realiuoju laiku ir pagrindiniai veikimo parametrai, leidžiantys greitai patikrinti nustatymus ir atlikti reikiamus pakeitimus.

Stabilus veikimas net per ilgalaikius testus

Generatorius sukurtas patikimam veikimui intensyvaus naudojimo metu. Efektyvų šilumos išsklaidymą užtikrina aliumininis radiatorius, palaikomas tylaus ventiliatoriaus, kuris palaiko tinkamą komponentų temperatūrą net ir po daugelio valandų darbo. Konstrukcijoje taip pat numatyta išėjimo kanalų apsauga, izoliacija ir įžeminimo apsauga, o TTL suderinamas sinchronizacijos išėjimas pagerina integravimo galimybes su kitais matavimo prietaisais. Neištrinama atmintis leidžia išsaugoti iki 24 pasirinktinių savavališkų bangų formų, kurias galima akimirksniu atkurti be būtinybės iš naujo konfigūruoti. Generatorius taip pat palaiko kelis veikimo režimus, įskaitant nepertraukiamą, vartinį, moduliacijos ir skleidimo režimus, suteikdamas didelį lankstumą nustatant net sudėtingus testavimo stendus.

Rinkinyje yra

• funkcijų generatorius
• įkrovimo adapteris
• Type-C įkrovimo laidas
• duomenų perdavimo laidas
• matavimo laidas
• krokodilo tipo spaustukai
• naudotojo vadovas
